火焰检测系统及冷却风系统

一、SU-2000一体化智能型火检产品概述：

Safe-Fire Pty Ltd公司是从事锅炉火检和冷却风机、油枪及推进器和点火器的生产和研发，该公司2005年进入中国市场，凭借着优秀的产品质量和技术领先的产品很快的开拓了国内市场，现Safe-Fire Pty Ltd.的火检产品已在国内多家电厂得到应用并取得了很好的效果；该公司火焰检测器主要有SU-2000火焰检测器和DIGIT-ALLTM火焰检测器两大系列产品产品应用

1.1 概述

SAFE-FIRE SU-2000火焰检测器是一种安全、可靠的一体化智能型火检。它用于检测包括煤粉、燃料油等燃料的火焰。适用于多燃料燃烧器及单燃料燃烧器的火焰检测。

SAFE-FIRE SU-2000火检它不需要单独的放大器，由一个一体化检测头和信号处理器组成。降低了安装成本，减少了故障点，也不再需要放大器柜，节约了专用电缆，方便了现场布线。

SAFE-FIRE SU-2000火检是基于微处理器进行工作的，它采用了最先进的固态信号处理技术。运用固态感光元件来检测火焰中的红外光光谱。SAFE-FIRE SU-2000火检里储存有4套配置设置文件，在火检运行时只有1套火检设置文件可被激活，可通过2个远程输入开关在4套文件之间切换。当检测到目标燃烧器有火焰时，SAFE-FIRE SU-2000会输出有火/无火接点信号和相应的火焰强度的模拟量信号，并输入BMS系统。

SAFE-FIRE SU-2000带有独立的电子自检系统，自检间隔时间为每隔2分钟一次，如自检故障时，探头将输出故障报警信号。

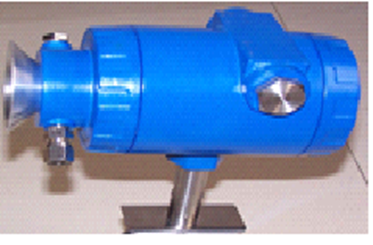

SAFE-FIRE SU-2000火检探头外型如下：

图1  SAFE-FIRE SU-2000火检探头外型图

1.2  技术指标

SAFE-FIRE SU-2000火检探头既可以通过光纤检测火焰，也可以直接检测火焰。详见如下技术规格标：

传感器类型：固态

响应范围：红外线1000nm峰值

外壳材料：铸铝

重量：0.9Kg

防护等级：IP66

环境温度：-40℃～85℃

冷却风流量：20m³/Hr

冷却风压力：6Kpa

湿度：相对湿度0%—95%，非凝结

通讯：RS232/RS485串形通迅，可接128个探头

电缆组件：12芯，屏蔽、阻燃、带航空插头；

电源：24VDC，+10%，-15%，直流：0.2A

火焰继电器触点：N.O ，2A @240VAC（有火时闭合，无火时断开）

故障继电器触点：N.O ，2A @240VAC（在故障及失电时断开）

火焰信号强度：4-20mA 直流，有源输出，最大连接载荷：750欧姆

有火响应时间：1到6秒可选

无火响应时间：1到6秒可选

1.2  特点

●DSP微处理器为基础的火焰扫描器

●液晶显示、按键操作

●快速安装方式

●内置式火焰继电器、故障继电器

●电子自检功能

●4个可选的运行文件

●最佳鉴别燃烧频率学习

●燃烧频率、宽带选择

●数字化增益调节

●有火/无火门槛值数字化设定

●4-20mA模拟信号可调

●远程通讯功能

二、DIGIT-ALL^TM分体式火焰检测器

DIGIT-ALL^TM火焰检测器基于DSP微处理平台工作，是一种将火焰燃烧特性完全数字化的智能型火焰检测器，是目前世界范围内最稳定、最完善、性能最先进的火焰检测器之一。具有高度的火焰鉴别功能，适用于多燃料燃烧器及单燃料燃烧器的火焰检测，调试简单，检修方便，维护量小。

DIGIT-ALL^TM火焰检测器由SF-300IR红外线火检探头、SA-3000火焰放大器、光纤组件、火检箱及电缆组件等组件。

1、  SF-300IR红外线火检探头

SF-300IR含有红外传感器的光电二极管，适用于探测煤或油燃烧的火焰。

SF-300IR红外线火检探头具有耐100℃高温的特性，持续地检测燃烧器火焰的闪烁频率和振幅特性。火检探头的传感器接收到具有一定火焰燃烧特性的光，转换成电信号，进入火检探头信号处理模块。火焰信号通过八芯或十芯电缆传送到火焰放大器，火焰放大器经过处理后将信号输出到DCS / BMS。

火检探头技术规格如下：

机械部分：

2、SA-3000火焰放大器

SA-3000能储存四套火检程序文件，当检测到目标燃烧器有火焰时，SA-3000放大器输出有火/无火接点信号和相对应火焰强度的模拟量信号，并输入DCS/BMS.

 SA-3000带有独立的电子自检系统，当自检到故障时，探头将输出故障报警信号。

SA-3000可通过专用软件与电脑进行通讯联网，单台电脑最多可连接128套火检，可显示实时火焰状态及其它信息。用户可通过专用软件对火检进行实时调试，并对检测的火焰进行燃烧分析和监视。3、SA-3000放大器的特点：

●基于DSP微处理器      ● 贴片技术              ● 文件选择功能       ●火焰学习功能

●电脑联网                    ●电子自检功能        ●密码保护                ●LED显示、按键操作

●19”标准卡架安装     ●火焰继电器输出     ●故障继电器输出     ●频率选择，频带选择

●可调传感器增益         ● 24 VDC安全电压运行

●4-20 mA 输出,表示火焰信号强度           ●设定火焰继电器FLAM ON/OFF门槛值

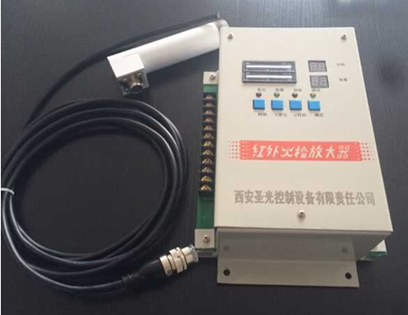

三、红外火检探头

型号	SGHJ-IDD
供电电压	12VDC 50VDC
环境温度	-10-75℃
检测器工作波长	700nm-3200nm
检测器视场角	60°
信号输出	0-1.5VAC

五、紫外火检

型号	SGZW-100
灵敏度	可探测到5米远处烛光火焰
工作湿度	〈98％RH（40±20C）
工作电压	220VAC 50HZ
监视范围	120圆锥夹角
工作温度	-100C-+600C
输出信号	二路开关量输出
防爆等级	ExiaIICT5

六、光纤、镜头及光纤护套

1、光纤由多组份光学玻璃或光学石英纤维拉制而成，具有良好的传光性能，其截面大小和长度可根据用户的要求定制（可定做ABB火检光纤、FORNEY火检光纤）。

 图4  光纤                                                    图5火检镜头

2、火检镜头

为电厂锅炉火检专门设计，镜片采用耐高温石英玻璃，透光好，耐高温（>1100℃）。镜头壳体为耐热不锈钢。

3、光纤护套
主要保证光纤不因长期工作在高温、重粉尘等恶劣环境下而免受损坏。我公司的光纤套管具有价格低、交货迅速、使用寿命长；各部件更换时工作量大为降低；光纤前端小镜头不易结焦、光纤更换率低等特点。替代Forney、Durag、ABB等进口火检套管。

七、火检冷却风系统

冷却风机系统主要由冷却风机控制柜、冷却风机机、Y型风斗、两台互为备用的冷却风机、两套空气过滤器、换向挡板、检测母管风压的压力开关、检测滤网两端压力差值的压力开关、火焰探测器的冷却风软管组成的。其主要用于火检探头和火检光纤的冷却，同时对光纤头和火检镜头的表面进行吹扫以防污染，从而使火检镜头保持清晰的视区，以检测到准确的火焰信号。
